直升机停机坪的多种布置形式与设计要求说明

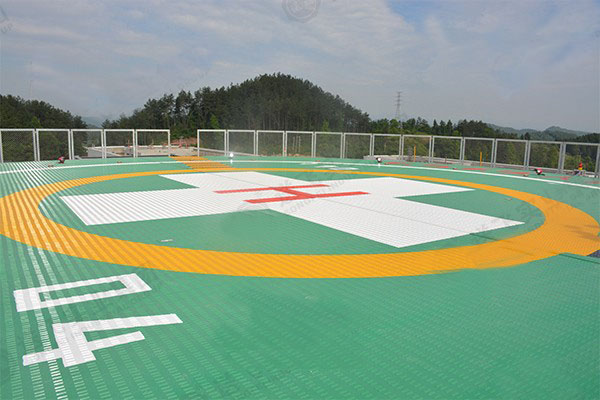

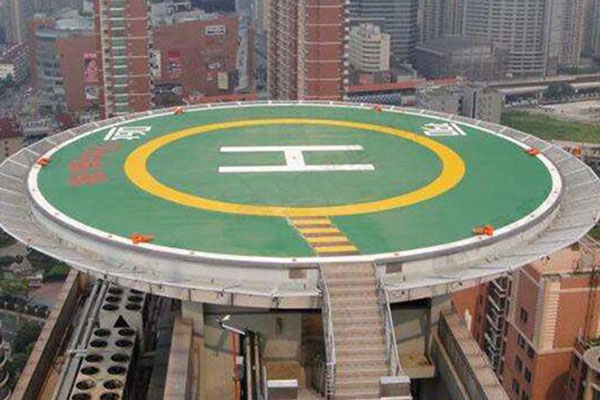

　　直升机停机坪的几何形式可分为圆形、方形、矩形几种，按布置形式可分两种

　　停机升降区和避难场所集中布置。通常要求场地面积较大。以确保直升机升降、悬停、消防器材的搬运、人员疏散、伤者救护、收容等诸多要求，其平面形状尺寸不宜小于直升机旋翼直径的1.5倍考虑到使用机M的种类较多以及现用机型的尺寸.场地面积实 际满足20mX20m即可充分发挥作用

　　停机升降区和避难场所分开布置此种布置方式较灵活，只满足停机升降区15 rnX15 m即可，但避难区域应符合安全、方便的布置原则，其形式、面积、数量不作限制，应根据实际情况而定。

　　另外，屋顶紧急救助空间的面积，根据实际使用经

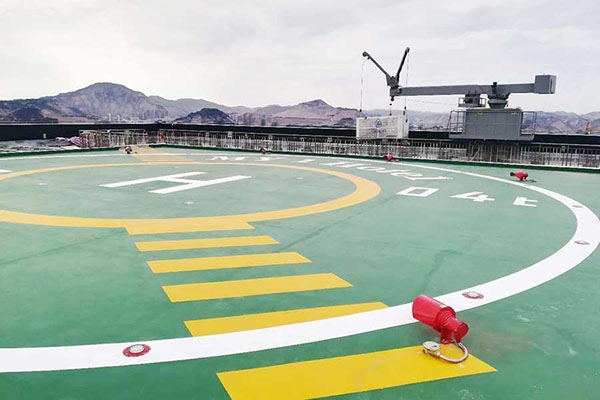

　　验来看，不宜小于10 m X 10 m，且应考虑避难、救护作业区3. 2标识和空间障碍物直升机升降和悬停时，对进人方向和着陆地带需要有醒目的标识。升降地带的标志用黄色的着陆范围 38线和H符号给予表示，紧急救助空间用K符号给予表示楼梯间、水箱间、共用天线、避雷针、冷却塔等障碍物应避让起降场地5m以匕同时尽量避免场地有较大起伏，防止乱气流产生。

　　直升机停机坪的设计通常涉及飞行程序设计和场道施工图纸设计两大块，根据民航局的最新要求飞行程序设计不作强制性要求（具体参照各地区管理局办法细则执行），就停机坪场道施工图设计而论，其主要包含总图工程、飞行区工程、助航灯光工程、给排水、消防工程、铺助设施工程这五大部分。

　　直升机坪设计资质不同于普通工业与民用设计资质，须有专业单位设计方具有合法性，此外停机坪所采用的助航灯光系统等作为民用机场专用设备。根据民航局最新文件要求，其必须要取得民航局机场司指定的检测中心的合格检测报告，方可在停机坪内使用。
